無約束

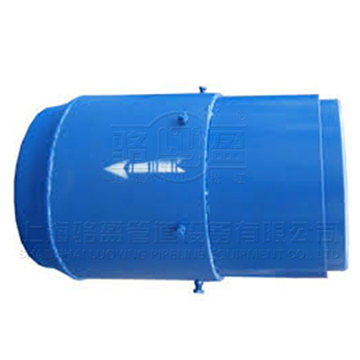

補償器主要由：接管、定向法蘭、保護套、波紋管、導向套、限位環、導流筒等組成，作用是：補償管道的軸向位移，它的補償量大，具有強 大的自導向和抗彎能力，可以簡化管道導向支架的設計，使導向支架的間距安裝可以任意調節。無約束補償器定向保護管的一端和主定向板焊接，在定 向保護管內的導向管通過次定向板和另一側接管焊接，定位板與定向保護焊接。
一，無約束補償器波紋管的材質一般是：304不銹鋼，312不銹鋼、316不銹鋼和316L不銹鋼，不同選擇的不銹鋼，而且波的層數可以是單層、雙層或 多層。其他材質一般是：Q235碳鋼。
二， 無約束補償器的使用范圍廣，可以使用在架空、地溝和地埋管道中，當使用在地埋管道中時應設置檢查井。無約束補償器除了使用廣泛外，安裝 方便、快捷，它可以像一段短管一樣安裝在管道中，不必像其他的軸向
波紋補償器一樣，等全線管道安裝好后，再進行補償器的安裝；而且無約束波紋 補償器的保護套非常堅固，方便運輸和安裝，還能起到保溫的作用。
三、結構特點：
無約束管道
伸縮器的定向保護管的一端和主定向板焊接，包容在定向保護管內的導向管通過次定向板和另一側接管焊接，定位板與定向保護管焊接 。因此該管道補償器具有強大的支撐和定向性能，同時定位板保護波紋管不被拉平。
四、使用說明：
"無約束“是國以往的軸向型波紋補償器對使用有較多約束條件而得名的，無約束波紋補償器完全消除了以往軸向型補償器對導向L1≤4DgL2≤14Dg 和L3要求，使用約束波紋補償器可使管道的所有支架間距均可任意。無約束型補償器是以消除通用型補償器的較多約束而約束，可以有效的抵抗管道橫 向位移和角向位移同，既有助與穩定性和自導能力又有克服安裝誤差、體積小、補償量大、可靠可以避免扭彎和失穩。
五、安裝方法：
1.安裝時應檢查補償器的型號規格與設計是否一致，表面應無碰傷，壓坑，嚴重銹蝕等影響產品質量的缺陷。
2.對一次性補償器成品總長度與樣本一致時，不必再拉伸或壓縮，如在伸縮總管上的安裝標線有變動時，應調準后再進行安裝。
3.對雙向無推力補償器，按簡圖中所注的介質流向安裝，當介質為蒸汽時，以免補償器形成氣塞。為保障補償器兩個方向的補償量相等，設計時一 定將雙向補償器布置在兩個固定點中間。
4.與補償器兩端相焊接的管段進行坡口處理，焊后按要求進行水壓試驗運行24小時后，將填料室兩端螺栓再緊一次。
5.為保證管道無側向位移，只沿軸向伸縮，在伸縮管側裝導向支架。補償器兩側均有軸向位時，則兩側都應裝導向支架，保證軸向位移對補償器偏心度 正負（±）不超過1度。
6.補償器的保溫防水的結構與管道相同，但對伸縮段不可產生約束力。
