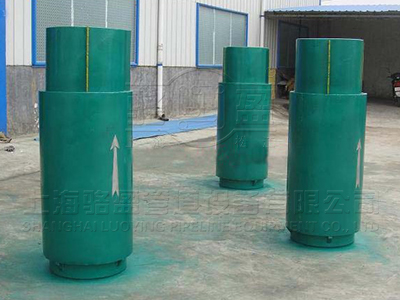

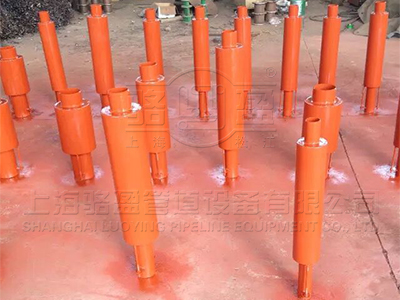

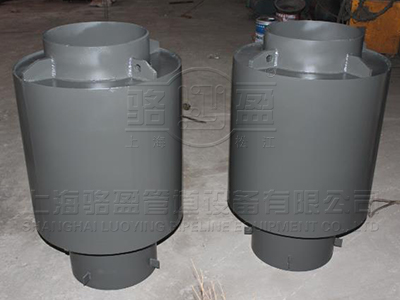

波紋補償器的安裝有著許多要求，尤其軸向型補償器，安裝時要依據L1≤4D，L≤14D和L3的要求，在許多方面都收到約束，而無約束波紋補償器不需要搜到支架間距規定要求，是管架間距無約束的新產品。解決了安裝誤差，體積大，安全系數低，不可靠的特點，自有的柱狀穩定性可以防止軸向型補償器扭彎，自導向能力為保溫帶來了很大的方便。
無約束型波紋補償器的材質，波紋管采用單，雙，多層u型波，波紋管和導流套主要材料為1Cr18Ni9Ti奧氏體不銹鋼，無約束型波紋補償器在固定支架間距計算和固定支座推力計算都和普通的沒有區別，他不必在全部鋼管接好測量后在取下同等長度的管道的方法，可以直接安裝于管道中。
JWY型無約束膨脹節除了取消預拉伸工作外，還大大地降低了安裝要求。無約束膨脹節可像一般短管一樣安裝于管道中，不必按其它軸向型膨脹節通常要求的全線鋼管接好后再割下和膨脹節等長管道的方法。還由于無約束膨脹堅固的外殼，也方便了運輸，安裝和保溫。JWY型無約束補償器的問世，無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域，更重要的是它不但解決管道內存在工作介質推力的致命弱點，同時也解決了旁通管式無推力補償器應力過于集中，介質阻力大等弊端。
無約束波紋補償器性能特點
1、無約束型波紋補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型補償器完全相同。為了使工程穩定可靠，無約束補償器除要求靠近固定支架安裝外，仍要求每個固定支架間距內設三個導向支架。
2、無約束補償器可應用于管道的架空、地溝敷設，也可應用于有補償?shù)闹甭穹笤O(shè)，此時無約束補償器處應設檢查井或暗室。
3、無約束波紋補償器用于管道的軸向補償，補償量大，具有強力自導向和抗彎能力，從而可以簡化管道導向支架的設計，使導向支架的間距安裝均可任意調節。
| 公稱通徑 | 長度 | 壓力等級 | 波紋管有效面積 | 保護套外徑 | |||
| 0.6 | 1.0 | 1.6 | 2.5 | ||||
| 軸向補償量/剛度 | |||||||
| 50 | 185 | 14/117 | 12/73 | 12/247 | 12/177 | 56 | 102 |
| 320 | 42/35 | 36/24 | 36/82 | 40/44 | |||
| 370 | 50/29 | 40/19 | 40/61 | 50/36 | |||
| 500 | 60/15 | 60/12 | 64/41 | 60/29 | |||
| 65 | 240 | 16/50 | 16/162 | 16/319 | 16/383 | 79 | 127 |
| 350 | 48/14 | 32/81 | 32/100 | 32/192 | |||
| 450 | 56/11 | 50/41 | 50/80 | 50/95 | |||
| 550 | 76/8 | 72/27 | 80/53 | 70/65 | |||
| 80 | 240 | 18/32 | 18/114 | 18/270 | 18/527 | 82 | 133 |
| 310 | 36/16 | 50/43 | 50/102 | 50/130 | |||
| 440 | 64/10 | 60/29 | 62/68 | 70/105 | |||
| 620 | 84/5 | 80/19 | 86/44 | 80/98 | |||
| 100 | 245 | 20/100 | 20/257 | 20/386 | 20/503 | 154 | 159 |
| 310 | 40/51 | 40/129 | 40/194 | 40/248 | |||
| 440 | 80/26 | 76/59 | 76/97 | 76/126 | |||
| 620 | 110/18 | 110/43 | 110/65 | 110/83 | |||
| 125 | 305 | 40/40 | 40/40 | 40/196 | 40/294 | 180 | 194 |
| 370 | 60/28 | 60/28 | 60/131 | 60/196 | |||
| 480 | 80/21 | 80/21 | 76/98 | 76/148 | |||
| 600 | 110/13 | 110/33 | 110/66 | 110/90 | |||
| 編號 | 名稱 | 數量 |
| 1 | 波紋管 | 1 |
| 2 | 端接管 | 2 |
| 3 | 法蘭 | 3 |
| 4 | 限位環 | 1 |
| 5 | 導流管 | 2 |
